Calculator dimensiuni transmisie cu lant cu role Retezy Vamberk

(pasul 1)
Introduceti distanta axiala dorita (mm):

(pasul 1)
Introduceti pasul lantului sub forma [0.00] (mm)

(pasul 1)
Introduceti numarul de dinti al rotii mici Z1

(pasul 1)
Introduceti numarul de dinti al rotii mari Z2

DOAR DACA Z1≠Z2!
(pasul 2)

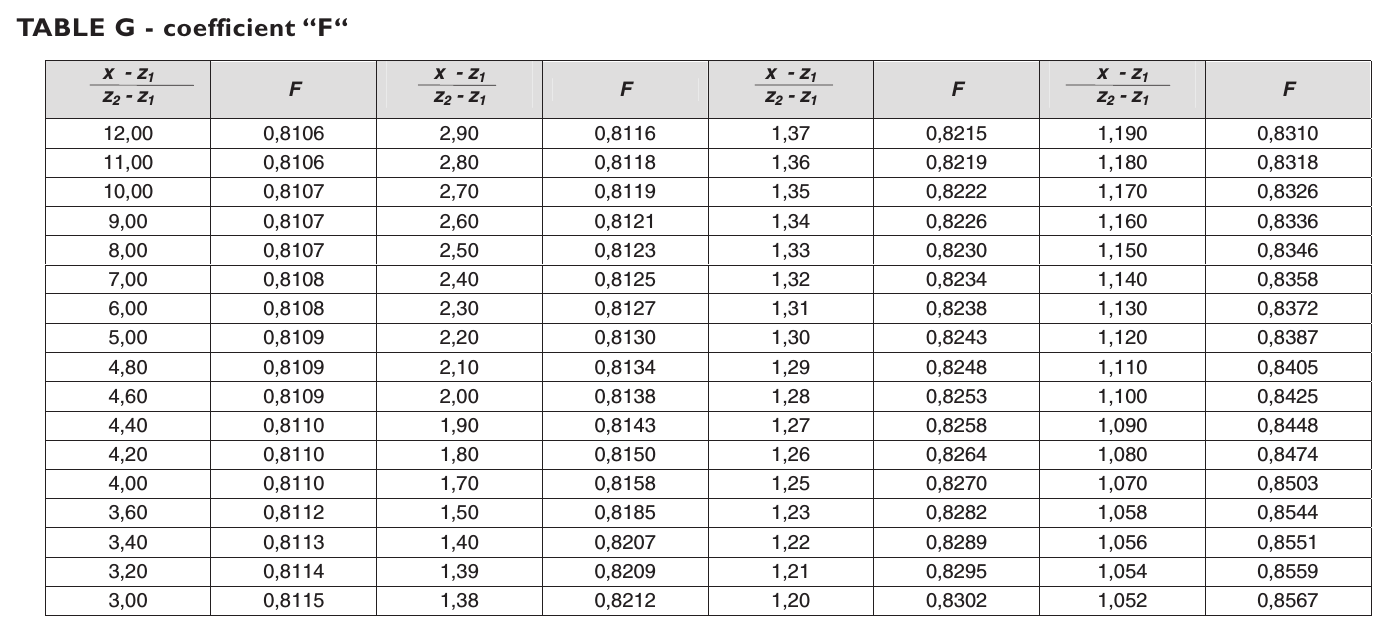

Introduceti coeficientul F din tabelul G, corespunzator
valorii (X-Z1)/(Z2-Z1) de la punctul 6.11 de mai jos

Punctul 6.10 Determinarea numarului de pasi si a lungimii lantului

Coeficient C:

Numar de pasi X:

Lungime lant (mm):

Punctul 6.11 Determinarea distantei axiale dintre cele doua roti de lant

DOAR DACA Z1≠Z2!
(X-Z1)/(Z2-Z1):

Distanta axiala finala (mm):

Punctul 6.12 Determinarea diametrului nominal al rotilor de lant

Diametru nominal 1 (mm):

Diametru nominal 2 (mm):
